SPE Produktdatenbank
Kategorie
SPE Produktdatenbank
Kategorie
Verbindungstechnik
Leiterplattenbuchsen, Steckverbinder, Koppler, Wandurchführungen und mehr für IP20 bis IP65/67 Einsatzbereiche.
Kategorie
Kabel
Für feste oder flexible Verlegung, vielfältige Mantelmaterialien für unterschiedlichste Anwendungen und auch Spezialkabel für Schleppkette oder Torsionsbeanspruchung.
Kategorie
Kabelkonfektion
Einsatzfertige Systemkabel mit unterschiedlichsten Kabeln und Steckverbindern für IP20 bis IP65/67 Einsatzbereiche.
Kategorie
Halbleiter
PHY‘s und Switching Chipsets, PoDL Controller usw. inklusive zugehörige Entwicklungsboards
Kategorie
Passive Komponenten
Übertrager, Filter, Gleichtaktdrosseln, TVS Dioden und mehr.
Kategorie
Aktive Komponenten
Gemanagte und ungemanagte Switche und Mediakonverter komplettieren die SPE Netzwerkinfrastruktur.
Kategorie

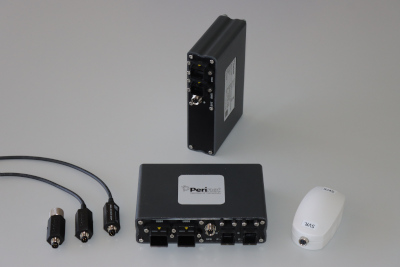

SPE Geräte
Sensoren, Steuerungen, Antriebe, Aktoren usw. für IP20 oder IP65/67 Einsatzbereiche.
Kategorien in der smartSPE Datenbank
SPE Champion des Monats 23-01
aktuelle Stimmenzahl: 3
ADI
PN: 10BASE-T1L-MC
23-01 Kandidat 2
aktuelle Stimmenzahl: 3
HARTING
PN: 24054026400
23-01 Kandidat 3
aktuelle Stimmenzahl: 4
Warum smartSPE?
Single Pair Ethernet, kurz SPE, sind IEEE802.3 Ethernet-Protokolle, die als Übertragungsmedium nur ein verdrilltes Aderpaar benötigen. Um diese Technologie zu nutzen, werden zur Geräteintegration neue Halbleiter, magnetische Komponenten und Verbindungstechnik benötigt. Außerdem sind eine neue Verkabelungsinfrastruktur sowie SPE-Netzwerkkomponenten wie Switche und Medienkonverter erforderlich. Zu guter Letzt braucht man Geräte, die SPE als Übertragungsstandard unterstützen, sowie Messtechnik zur Prüfung und Fehlersuche.
Die smartSPE Datenbank ist das perfekte Tool, um alle notwendigen Komponenten und Geräte für das SPE-Ökosystem einfach und schnell zu finden. Mit smartSPE wird SPE-Technologie der Weg in den Markt geebnet. Potentielle Nutzer erhalten die notwendigen Informationen für den Einsatz der SPE-Technologie in den vielfältigen industriellen Anwendungen.
Bild: SPE-Ökosystem mit allen Bausteinen von der Technologie über Normen, Komponenten und Geräte bis zu den möglichen Anwendungsfeldern.
Die Mitglieder des SPE Industrial Partner Netzwerkes e.V. haben alle Informationen in der smartSPE Datenbank nach bestem Wissen zusammengestellt. Die Daten werden fortlaufend aktualisiert. Eine Haftung für die Richtigkeit und Vollständigkeit der Daten wird nicht übernommen. Alle weiteren Details zur Nutzung sind in den smatSPE AGB aufgeführt.
Was ist SPE eigentlich?
SPE steht für Single Pair Ethernet und beschreibt eine Reihe von IEEE802.3 Ethernet-Protokollen, die als Übertragungsmedium nur ein verdrilltes Aderpaar benötigen. Treibende Kraft für SPE war die Automobilindustrie: Für moderne Fahrzeuge mit einer Vielzahl von Assistenzsystemen wie zum Beispiel pilotiertes oder autonomes Fahren wird ein leistungsfähiges und einheitliches Datennetzwerk benötigt. Deshalb wurde in den letzten Jahren für die im Fahrzeug erforderlichen kurzen Übertragungslängen (min. 15 m) ein Ökosystem von SPE-Protokollen, auch als Automotive Ethernet bekannt, von 10 Mbit/s bis 10 Gbit/s entwickelt. Aktuell wird bereits an Geschwindigkeiten oberhalb von 10 Gbit/s gearbeitet.
In der Gebäudeverkabelung, in Rechenzentren und in der Industrie dominieren – Stand heute – die zwei- oder vierpaarigen Kupferverkabelungen. SPE hat auch in diesen Bereichen großes Potential, um besonders die wachsende Anzahl von IoT Geräten kostengünstig zu vernetzen und die Ethernet-Lücke in der Feldverkabelung zu schließen. Für eine Vielzahl dieser Anwendungen wurde mit 10BASE-T1L ein erstes Protokoll geschaffen, das eine Übertragungsgeschwindigkeit von 10 MBit/s über mindestens 1.000 m erlaubt. Weitere Protokolle für höhere Geschwindigkeiten und Übertragungslängen wie 100 Mbit/s bis 400-500 m oder 1Gbit/s über 100 m werden diskutiert.
Bild: Die aktuellen SPE-Protokolle im Überblick vom Übertragungslänge und Geschwindigkeit.
Analog zu Power over Ethernet (PoE) gibt es auch für SPE ein Fernspeiseverfahren mit dem Namen Power over DataLine (PoDL). Damit kann das gleiche Datenpaar sowohl zur Datenübertragung als auch zur Stromversorgung der Geräte genutzt werden.
Kurzum, SPE ist ein neuer „Physical Layer“, mit dem viele neue Ethernet basierte Anwendungen möglich werden. Außerdem kann mit dem Einsatz von SPE ein Beitrag zur Ressourcenreduzierung von Kupfer und Kunststoffen geleistet werden. Durch die Stromversorgung via PoDL entfällt eine gewaltige Menge an Batterien, die üblicherweise für die Vielzahl der funkbasierten IoT Geräte benötigt wird.
smartSPE Versionen
Tasks,Create a task_list table in database and a page to handle the tasks,completed
Version,Complete version V0.1,completed
Footer,Short footer ,completed
Import,Neue CSV importieren, state fehlt noch,completed
Messages,Hide messages after 3-5 sec,completed
Pictures ,store pictures as BLOB in database, nicht zu empfehlen.,completed
Products,complete update,completed
Products,double click to open product modal,completed
Tabellen,Make tables scrolable, not necessary,completed
Tasks,Print selected tasks,completed
Tasks,version selector,completed
Tasks,sort by version, component, state, creator, owner,completed
Tasks,new field priority,completed
Tasks,version selector,completed
Tasks,state default remove completed and deleted,completed
Upload,Load empty product picture (cat=0, pn=0),completed
Version,Create Version V0.2: pure error updates, nothing new.,completed
Home,implement product filter
category filter also from index.php,completed
Index,footer update for e.g. FAQ, help, Privacy Policy etc. ,active
Products,pictures link supplier/picture,completed
Upload,load category pictures (cat, pn = 0)
links now in category database, pictures in upload/Common,completed
Database,Categories without underscore,completed
Home,Select manufacturer and protocols,completed
Products,Select category,completed
Voting,Web page for voting,completed
Voting,Add, delete and edit a PotM,completed
Voting,Select PotM,completed
Admin,Update admin.php, help text,completed
Backup,admin.php repair backup/restore ask before exec,completed
Datei Manager,Fatal Error,completed
Index,PotM - cards update, not before products are new,completed
Supplier,supplier.php as dataTable,completed
Tasks,update task page - selectors for state,completed
User,update user.php - save changes,completed
User,update user.php - from edit modal to edit line ,completed
Backup,prompt for backup/restore,completed
Footer,Modal window for smartSPE why und what, text from Fritsche,completed
Home,Left Menu, implement Supplier selection,completed
Home,Left Menu, implement Protocols selection,completed
Index,show vote count at candidates,completed
Index,display actual voting count,created
Login,new pass: ok; register: ok; login guest: ok; login admin: ok;,completed
PotM,voting counter update,completed
PotM,potm del, change state,created
PotM,Spaltenbreite,created
Products,columns corrections in product_col table,completed
Products,warning in active components column 'ba',completed
user,create user,change state,delete user,completed
Voting,limit time for confirmation answer, changed to V0_8,completed
Voting,Voting getestet,completed
Database,link checker,completed
FAQ/Help,Schließen Knopf geht nicht,completed
FAQ/Help,Inline editor,completed
Index,Was (zur Hölle) ist SPE, ,completed
Index,Kontakt benennen,completed
PotM,Fehler bei Eingabe Kandidat PotM doppelt,completed
Products,Nach Speichern wird auf alle Kategorien umgeschaltet,
besser es bleibt in der gewählten Kategorie,completed
Products,Volltextsuche nach Suche,completed
Products,Add, Edit ... buttons only for admins,completed
Supplier,save button does not work,completed
Supplier,Undefind const SUPP Supplier.php 300,completed
Tasks,save button does not work,completed
User,save and delete button missing,completed
Voting,limit time for confirmation answer,completed
Index,Privacy is missing,active
Index,AGB Anzeige,completed
Link Checker,what is email defect,completed
Link Checker,display only invalid links,completed
Login,Zustimmung für AGBs bei Registrierung mit Link auf AGBs,completed
Products,Delete admin info,completed
Products,Leere Produkt Referenz wird falsch dargestellt,completed
Component,description,completed
Database,Clear smartSPR,completed
Footer,copyright nach unten,completed
Home,Produkt nicht nach alle Produkte,completed
Index,eckige elemente,completed
Index,gray header line to top,completed
Index,AGB accept in login tool tip,completed
Index,email@ eliminieren,completed
Index,texte brown,completed
Index,Footer correction,completed
Index,resize to mobile format,completed
Mobile,index formating,completed
PotM,defective,completed
Products,state selectors not working,completed
Products,Columns not visible for mobile,completed
Products,German search not working ,completed
Tasks,Problems with save,completed
Backup,Backup upgrade,active
Component,description,deleted
component,Wenn man die Statusauswahl verändert, ändert sich die Produktliste nicht. ,active
index,delete category slider ,active
index,Delete PoM Help Text,active
Index,change language flags,completed
Login,Bereis als voter registrierte Nutzer können sich nicht als Normale Nutzer Registrieren,completed
Register,clarify register,active
Register,Error check before sending to DB,completed
Register,Registrierung quittieren,completed
Register,Send new registration to admin,completed
Register,Freischaltung an Benutzer rückmelden,completed
Security,change certificate,completed
Security,renew certificate,active
Tasks,act_task is not a Session variable,completed
Voting,act_vote is not a Session Variable,completed
Web,favicon austauschen,completed
Web,Copyright ersetzen,completed
component,description,deleted
Database,Beim Update (Broadcom) wird Produkte Produktstatus nicht geändert,active
Index,2 Schreibfehler,completed
Login,Bei Passwort erneuern scheint es keine Passwortüberprüfung zu geben, einfache PSW wie 123456 werden akzeptiert,completed
Login,Wir haben wieder viele pend Konten,completed
Login,Antwortzeit auf Register Email zu kurz.,completed
Pictures ,Ist es möglich in der Einzelproduktanzeige größere Produktbilder anzuzeigen?,active
Products,Kann man in der Produktansicht Felder wie Produktname in voller Länge anzeigen?,active
Register,Email Adresse wird nicht überprüft.,active
Register,Bei Doppelregistrierung wird neuer Hash gebildet.,completed
Security,ssh Standart Port ändern,completed
Security,ssh root Zugang unterbinden,completed
Security,Firewall aktivieren,completed
Statistik,Kein Übertrag der Ergebnisse aus dem Vorjahr,completed
User,Schalter "Phased Out" ohne Funktion,completed
Version,contain actial Version,created
smartSPE Versionen
Um Benutzer zu werden, muss man das
Registrierungsformular im Login Fenster ausfüllen. Nach der Übertragung des
korrekt ausgefüllten Formulars wird der neue Benutzer in die Account Datenbank
mit dem Benutzerstatus "req" (account required) eingegeben und eine
E-Mail mit einem Bestätigungslink an den Anforderer gesendet. Wenn auf diesen
Link geklickt wird, wird der Benutzerstatus auf "ack" geändert. Um
ein aktiver Benutzer zu werden, muss der Datenbank Administrator noch sein o.k.
geben indem er den Status auf "act" setzt. Dazu herhält er mit der Quittung durch den Benutzer eine Nachricht mit einem Link zur Aktivierung des Kontos. Durch Absenden des Links wird das Konto aktiviert und der Benutzer erhält eine Nachricht, dass sein Konto aktiviert ist.
Das Passwort muss min. 8 Zeichen lang
sein. Es muss min. je einen Klein- und Großbuchstaben sowie eine Zahl enthalten.
Die notwendigen SPE Halbleiter wie PHYs und Switching Chipsets sowie bei Fernspeisung per Power over Data Line (PoDL). Die PoDL Controller sind das Herzstück für alle SPE Geräte.
PHY steht für Physical Layer oder physische Schnittstelle und PHYs sind spezielle Schaltkreise oder Baugruppen eines Schaltkreise. Sie sind für die Kodierung und Dekodierung der Daten zuständig und somit das Bindeglied zwischen dem rein digitalen Teil und dem genutzten Übertragungsmedium. Üblich sind vollintegrierte Ethernet Controller mit MAC und einer definierten Schnittstelle wie SGMII, RGMII usw.
MAC steht für Media Access Control oder Medium Access Control (Medienzugriffssteuerung).
Switching Chip Sets enthalten die Logik für Verteilung und Management der Datenpakete an die unterschiedlichen Ports. Üblicherweise sind MAC und PHY Baugruppen integriert oder werden über definierte Schnittstellen wie SGMII, RGMII usw. mit den PHY Chips verbunden.
Soll das SPE Aderpaar auch zur Stromversorgung via PoDL benutzt werden sind entsprechenden Controllerbausteine notwendig. Dabei unterscheidet man zwischen Controllern auf der Stromversorgungsseite (engl. Power Sourcing Equipment = PSE) oder dem zu versorgendem Gerät (engl. Powered Device = PD) zwischen PSE und PD-Controllern.
Für Endgeräte gibt es ebenso Microcontroller mit ein oder zwei integrierten Ethernet-Schnittstellen.
Die Schnittstelle zur Außenwelt ist die Geräteschnittstelle (engl. Media Dependent Interface = MDI). Je nach Einsatzbedingungen werden Schnittstellen in der Schutzart IP20 oder gegen Wasser und Verschmutzungen geschützte M8 oder M12 Bauformen in IP65/67 eingesetzt.
Neben der Leiterplattenbuchse werden je nach Ausführung der Verkabelung Steckverbinder, Wanddurchführungen, Patchfelder, Wanddosen usw. eingesetzt. Soll die Stromversorgung über ein separates Aderpaar erfolgen, gibt es ebenso hybride Schnittstellen in M8 oder M12 Bauform.
